1-3分钟学习CAD小技巧，责任、担当、使命-华云旭教育CAD教程！

丨标注样式丨

标注样式是CAD图形中最重要的图形元素之一，和文字样式相同，在CAD中，使用标注样式可以控制标注的格式和外观，建立强制执行的绘图标准，并有利于对标注格式及用途进行修改。

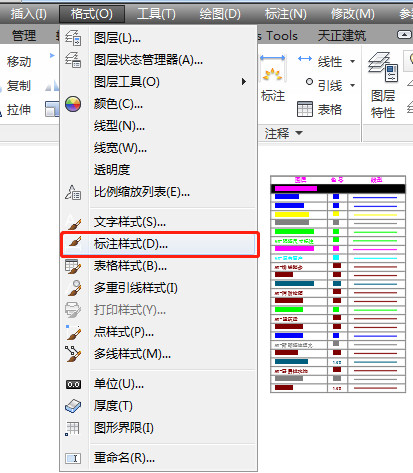

Setup 1，打开方式输入D命令，或者点击菜单栏→格式箭头标注样式。

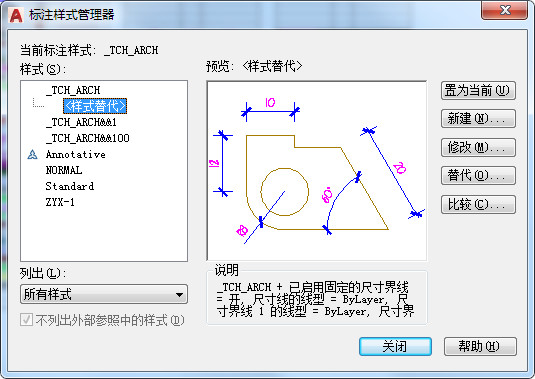

Setup 2，弹出标注样式管理器界面。

这里我们就以我们样板文件中建好的ZYX-1（为什么是ZYX因为我的真名就是叫周云旭）为例进行讲解，大家照着我的步骤进行设置即可，

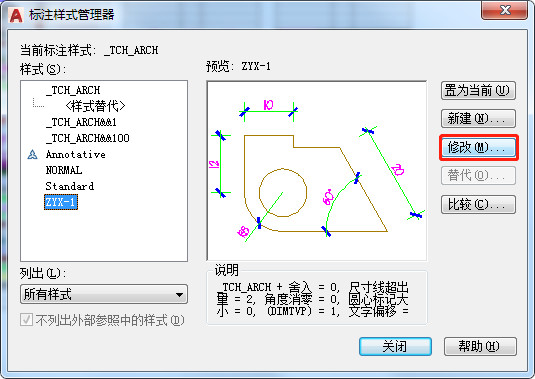

Setup 3，选中ZYX-1标注样式，点击如图所示修改，大家默认肯定是没有我这个标注样式的，大家选择新建即可，

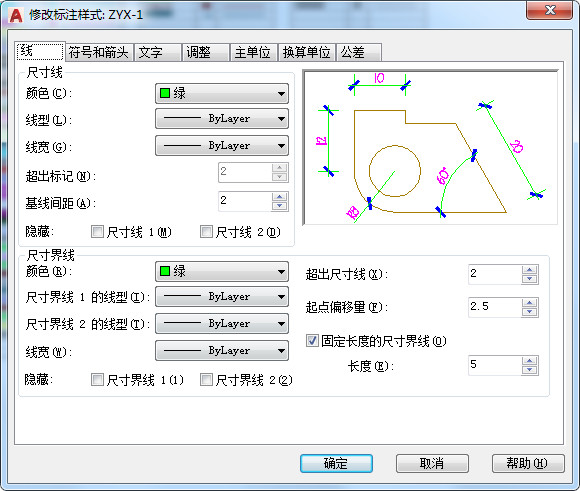

Setup 4，标注样式【线】

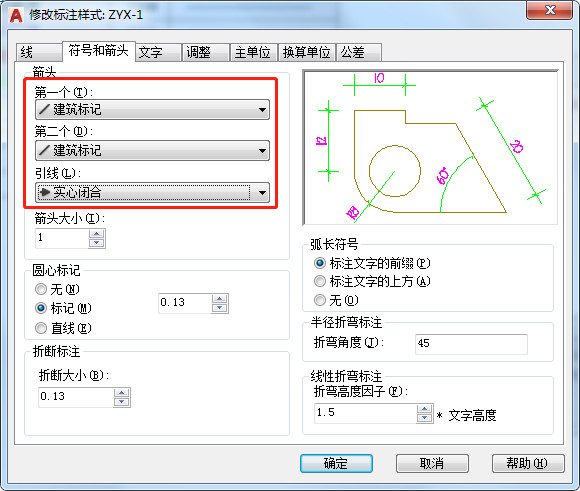

Setup 5，标注样式【符号和箭头】

我这里是默认自己制作了两个块，一个是块名为【周云旭-箭头】，另一个是【周云旭-尺寸符号标记】，大家可以设置为建筑标记和箭头

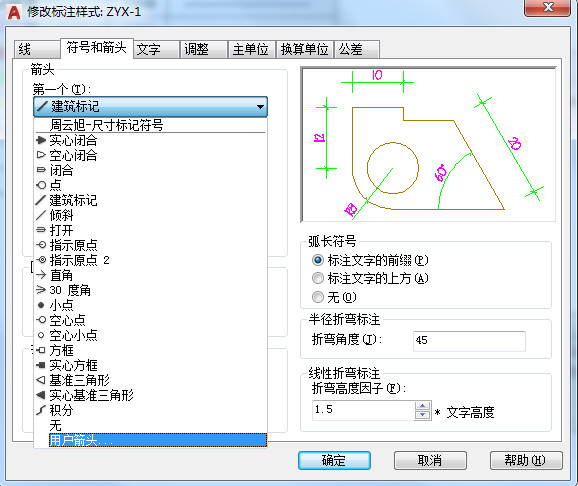

自己自定图块选择的办法，点击第一个建筑标记，弹出下拉列表，选择用户箭头，

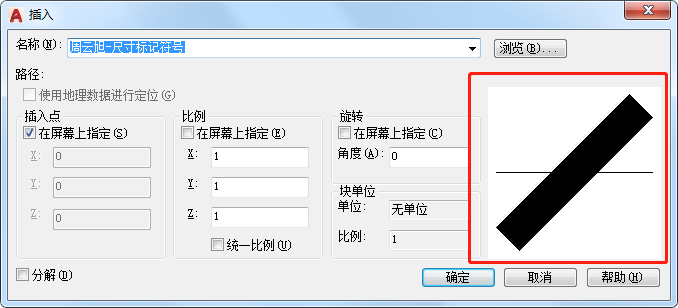

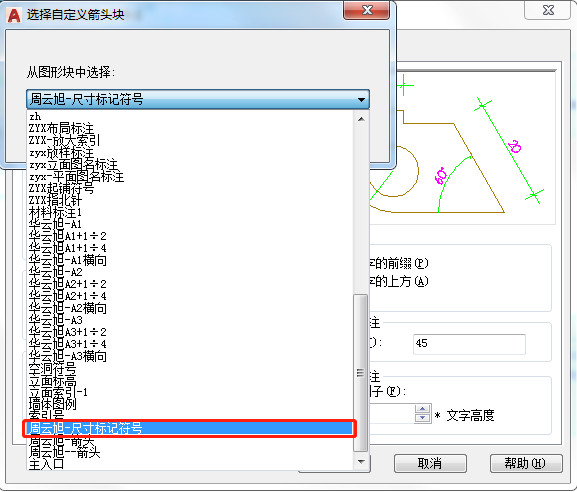

找到制作好的【周云旭-尺寸标记符号】，该图块的样子看下图，

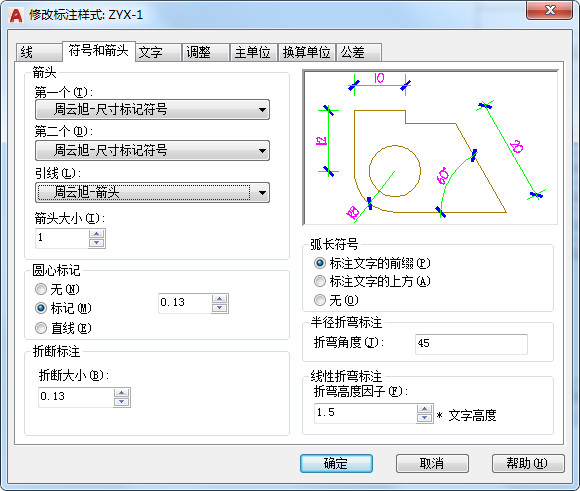

同理，选择引线【周云旭-箭头】，并设置好如图所示的参数，

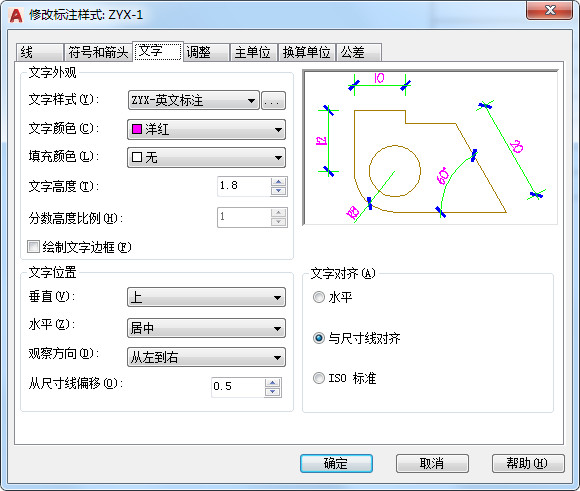

Setup 6，标注样式【文字】

文字样式的设置，参照上一节课的内容，我们可以看到图中有很多的文字样式，没关系，选择我们想要的文字样式即可。

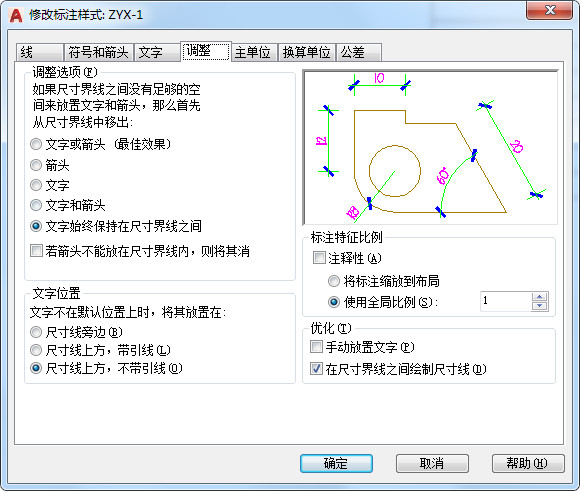

Setup 7，标注样式【调整】

Setup 8，标注样式【主单位】

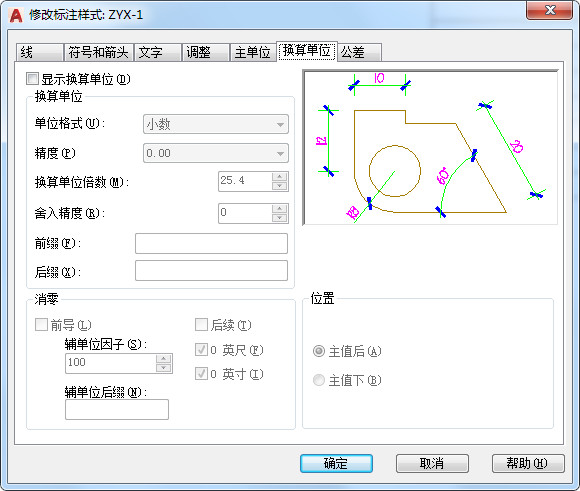

Setup 9，标注样式【换算单位】

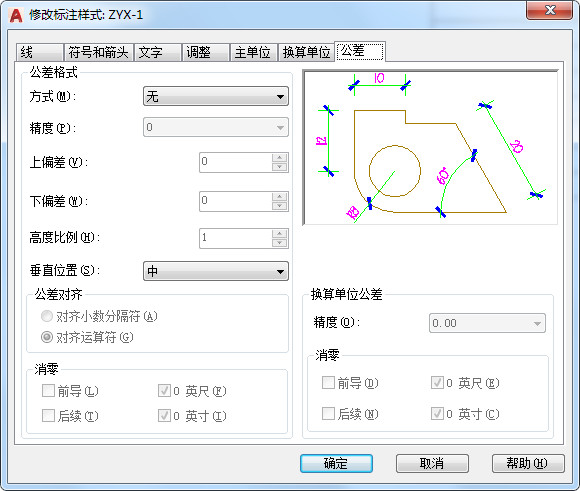

Setup 10，标注样式【公差】，公差主要是做一些机械零件用的。

这样我们整个的标注样式就设置完毕，下面让我们来看一下我们设置的标注样式ZYX-1，标注出来是什么样子吧。

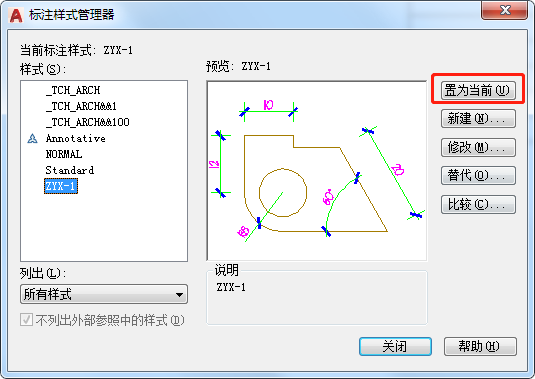

设置完毕，置为当前，

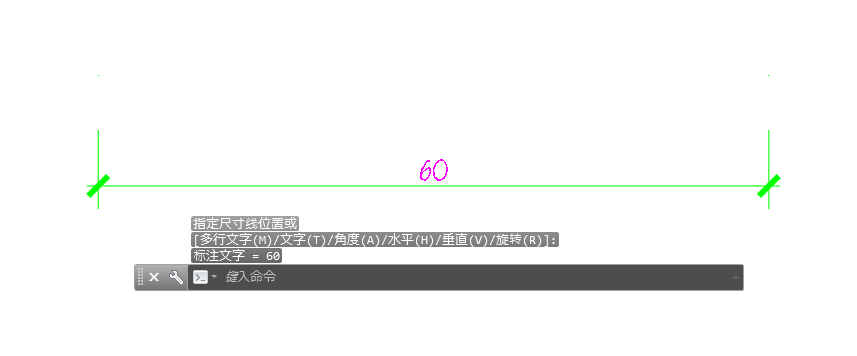

这就是ZYX-1（即表示1:1的标注样式）的样子，如图所示。

下面为动图GIF演示：

每天勤学苦练，CAD不断改变，我们下节见！

华云旭教育CAD教程原创文章，转载请注明出处，更多优质内容请关注我们。

华云旭教育CAD教程：立一等品格，求一等学识，成一等事业！

周老师独创天正+CAD学习三步法（比例、标注、图层），室内设计免费直播公开课学习地址，点击文章下方了解更多获取详情！
